產品中心

Products Center

鑄鐵板框式/廂式壓濾機

產品介紹：

與板框壓濾機類似，不同之處在于濾板兩側凹進，每兩塊濾板組合成一廂形濾室，省去濾框，濾板中心有一圓孔。懸浮液由此流入各濾室。這種過濾機適用于需要在較高壓力下過濾而濾渣不需要洗滌的懸浮液。1采用自動液壓裝置作為壓緊、松開濾板的自動機構，并用電接點壓力表實現自動保壓。2采用電液一體自動控制拉板，實現自動推拉濾板的動作。3機架全部采用高強度的鋼焊合件，機架強度高，結構穩定，使用壽命長，足以承受壓濾引起的強大壓力。4該機有PLC自動控制及繼電器控制等多種配置，操作面板簡單安全，并配有多種安全裝置，確保操作人員安全。5增強聚丙烯濾板采用多項專利技術模壓而成。表面平整光滑，強度高，重量輕，耐酸堿，耐腐蝕，無毒無味。

結構特點 技術參數 性能特點

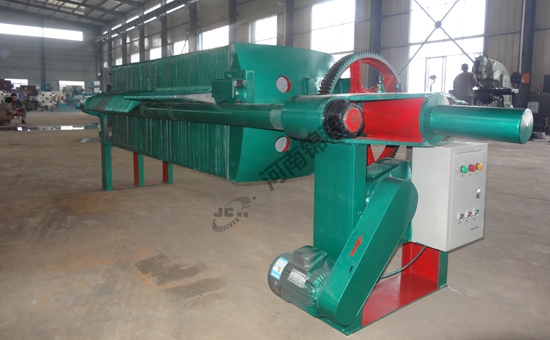

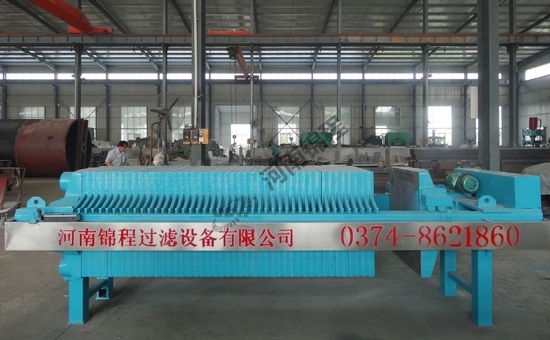

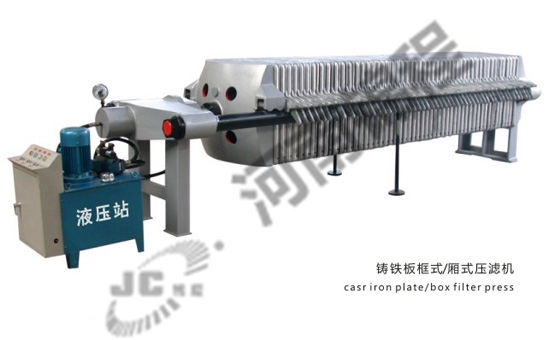

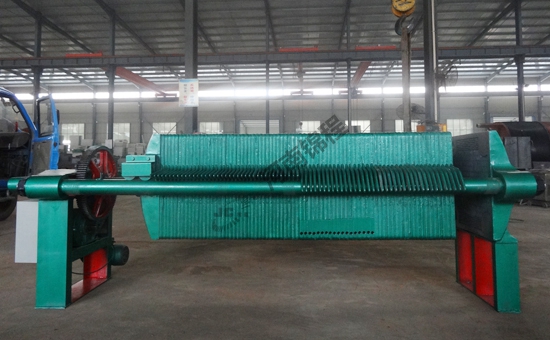

鑄鐵板框式/廂式壓濾機(圖1)
機架部分：機架部分是機器的主體，用以支撐過濾機構，連接其它部件。它主要由止推板、壓緊板、油缸體和主梁等部件組成。
過濾部分：由按一定次序排列在主梁上的濾板、夾在濾板之間的濾布組成，濾板、濾布的相間排列，形成了若干個獨立的過濾單元。
拉板部分：1自動拉板，自動拉板部分由液壓馬達、機械手、傳動機構和暫停裝置等組成。
                  2手動拉板，采用人工手動依次拉板卸料。
液壓部分：液壓部分是驅動壓緊板壓緊或松開濾板的動力裝置，配置了柱塞泵及各種控制閥。
電機部分：電機部分是整個系統的控制中心。




型號		 過濾面積
m2		 濾板規格mm 濾餅厚mm 濾板數
(塊)
 		 濾室面積
L		 過濾壓力Mpa 油缸額定壓力
Mpa		 油缸 大行程
Mpa		 地基尺寸 外形尺寸 整機
質量
kg
L1
mm		 B
mm		 C
mm		 長
mm

寬
mm		 高
mm
XMJ/
520-20U		 4


520*520		 20 9 40


0.5-1
 		 25 350 1280 200 600 1880 830 850 560
6 14 60 1510 2110 630
8 19 80 1730 2330 700
12 29 120 2210 2810 830
16 39 160 2610 3200 980
18 44 176 2840 3410 1160
20 49 200 3060 3650 1360
BMJ/
520-30U		 4


520*520		 30 9 60


0.5		 25 350 1450 200 600 2050 830 850 590
6 14 90 1750 2350 660
8 19 120 2050 2650 760
12 29 180 2670 3270 930
16 39 240 3210 3810 1100
XMJ/
720-25U		 20
700*700		 25 24 250 0.5-1.6 20 450 2200 460 800 3100 950 1100 2210
30 37 380 2880 3800 2660
40 49 500 3500 4400 3080
BMJ/
700-30U		 20
700*700		 30 24 300

0.5		 20 450 2450 460 800 3350 950 1100 2300
30 37 450 3230 4070 2800
40 49 600 3950 4900 3500
XMJ/
800-30U		 30
800*800		 30 29 480

0.5-1.6		 25 450 2730 390 900 3550 1200 1160 2080
40 39 640 3290 4110 2380
50 49 800 3900 4720 2700
60 59 960 4390 5210 3060
BMJ/
800-30U		 30
800*800		 30 29 480

0.5		 25 450 2850 390 900 3680 1200 1160 2200
40 39 640 3450 4380 2500
50 49 800 4050 4880 2810
60 59 960 4650 5480 3100
XMJ/
870-30U		 50
870*870		 30 37 760
0.5-1.6		 25 450 3320 390 1000 4170 1390 1250 3580
60 45 920 3800 4950 3980
70 53 1080 4260 5110 4500
80 59 1200 4650 5480 5200

廂式壓濾機的優點：
1進料時損耗少
2過濾速度快
3耐高溫及高壓
4密封性能好
5濾餅洗滌均勻，含水率低
6各濾室壓力均勻不易壞板
7基本適用于所有的固液分離行業。





型號		 過濾面積
m2		 濾板規格mm 濾餅厚mm 濾板數
(塊)
 		 濾室面積
L		 過濾壓力Mpa 油缸額定壓力
Mpa		 油缸 大行程
Mpa		 地基尺寸 外形尺寸 整機
質量
kg
L1
mm		 B
mm		 C
mm		 長
mm

寬
mm		 高
mm
XMJ/
520-20U		 4


520*520		 20 9 40


0.5-1
 		 25 350 1280 200 600 1880 830 850 560
6 14 60 1510 2110 630
8 19 80 1730 2330 700
12 29 120 2210 2810 830
16 39 160 2610 3200 980
18 44 176 2840 3410 1160
20 49 200 3060 3650 1360
BMJ/
520-30U		 4


520*520		 30 9 60


0.5		 25 350 1450 200 600 2050 830 850 590
6 14 90 1750 2350 660
8 19 120 2050 2650 760
12 29 180 2670 3270 930
16 39 240 3210 3810 1100
XMJ/
720-25U		 20
700*700		 25 24 250 0.5-1.6 20 450 2200 460 800 3100 950 1100 2210
30 37 380 2880 3800 2660
40 49 500 3500 4400 3080
BMJ/
700-30U		 20
700*700		 30 24 300

0.5		 20 450 2450 460 800 3350 950 1100 2300
30 37 450 3230 4070 2800
40 49 600 3950 4900 3500
XMJ/
800-30U		 30
800*800		 30 29 480

0.5-1.6		 25 450 2730 390 900 3550 1200 1160 2080
40 39 640 3290 4110 2380
50 49 800 3900 4720 2700
60 59 960 4390 5210 3060
BMJ/
800-30U		 30
800*800		 30 29 480

0.5		 25 450 2850 390 900 3680 1200 1160 2200
40 39 640 3450 4380 2500
50 49 800 4050 4880 2810
60 59 960 4650 5480 3100
XMJ/
870-30U		 50
870*870		 30 37 760
0.5-1.6		 25 450 3320 390 1000 4170 1390 1250 3580
60 45 920 3800 4950 3980
70 53 1080 4260 5110 4500
80 59 1200 4650 5480 5200

廂式壓濾機的優點：
1進料時損耗少
2過濾速度快
3耐高溫及高壓
4密封性能好
5濾餅洗滌均勻，含水率低
6各濾室壓力均勻不易壞板
7基本適用于所有的固液分離行業。
